Poziom zero budynku: jak uniknąć błędów i kosztownych poprawek?

W świecie budownictwa, gdzie każdy milimetr ma znaczenie, pojęcie „poziomu zero budynku” jest absolutnie fundamentalne. To nie tylko techniczny termin, ale prawdziwy punkt odniesienia, który decyduje o prawidłowym usytuowaniu Twojego domu w przestrzeni i jego zgodności z projektem. W tym artykule, jako Mateusz Ignasiak, przeprowadzę Cię przez wszystkie aspekty związane z wyznaczeniem poziomu zero, oferując praktyczny przewodnik dla każdego inwestora.

Dlaczego precyzyjne ustalenie zera budynku jest fundamentem Twojej inwestycji

Zgodnie z polskim Prawem Budowlanym, poziom zero budynku definiujemy jako poziom posadzki parteru. To absolutnie kluczowy punkt odniesienia, do którego odnoszą się wszystkie rzędne wysokościowe i głębokościowe w całym projekcie budowlanym. Mam tu na myśli nie tylko wysokość kondygnacji czy głębokość fundamentów, ale także wysokość kalenicy, usytuowanie otworów okiennych czy nawet spadki terenu wokół budynku. Precyzyjne ustalenie tego punktu to podstawa, na której buduje się całą inwestycję. Bez niego, każda kolejna decyzja i każdy kolejny etap prac obarczone są ryzykiem błędu, co z mojego doświadczenia wiem, że może być bardzo kosztowne.

Konsekwencje błędu, czyli dlaczego nie warto ryzykować

Błędne wyznaczenie poziomu zero to jeden z tych problemów, które na początku mogą wydawać się mało znaczące, ale z czasem urastają do rangi poważnych kłopotów. Nie warto ryzykować, bo konsekwencje mogą być naprawdę dotkliwe:

• Problemy z instalacjami: Niewłaściwe spadki dla instalacji kanalizacyjnej to klasyczny przykład. Jeśli poziom zero będzie zbyt nisko lub zbyt wysoko, grawitacyjne odprowadzanie ścieków może być utrudnione lub wręcz niemożliwe.
• Zagrożenie wodami gruntowymi: Zbyt niskie posadowienie budynku może skutkować problemami z poziomem wód gruntowych, prowadząc do zawilgocenia fundamentów i piwnic, a w efekcie do kosztownych prac osuszających i izolacyjnych.
• Niezgodność z warunkami zabudowy: Wysokość budynku, określona często w warunkach zabudowy lub miejscowym planie zagospodarowania przestrzennego, jest mierzona od poziomu terenu do kalenicy. Błąd w poziomie zero bezpośrednio wpływa na tę wysokość, co może skutkować niezgodnością z pozwoleniem na budowę.
• Konieczność kosztownych przeróbek: Wszelkie odchylenia od projektu mogą wymagać kosztownych poprawek, a w skrajnych przypadkach nawet rozbiórki części konstrukcji. To nie tylko pieniądze, ale i stracony czas, który w budownictwie jest na wagę złota.
• Zwiększone ryzyko kontroli nadzoru budowlanego: Nadzór budowlany coraz częściej zwraca uwagę na precyzję wykonania, a błędy w kluczowych rzędnych wysokościowych są łatwe do wykrycia i mogą skutkować nakazem wstrzymania prac lub usunięcia nieprawidłowości.

Poziom zero a polskie Prawo Budowlane co musisz wiedzieć?

W polskim systemie prawnym poziom zero jest elementem projektu budowlanego, a konkretnie jego części architektonicznej. Jest on zatwierdzany w ramach pozwolenia na budowę i staje się prawnie wiążący. To oznacza, że odstępstwa od niego są traktowane jako samowola budowlana lub istotne odstępstwo od projektu, co może skutkować poważnymi konsekwencjami. Zauważam, że w ostatnich latach wzrosła świadomość inwestorów co do znaczenia precyzyjnego wyznaczenia poziomu zero. Wynika to w dużej mierze z coraz częstszych i bardziej wnikliwych kontroli nadzoru budowlanego, który stawia na zgodność projektu z realizacją.

Kto i kiedy wyznacza poziom zero? Kluczowe role w procesie budowy

Wyznaczeniem poziomu zero w terenie zajmuje się wyłącznie uprawniony geodeta. To nie jest zadanie dla kierownika budowy ani dla ekipy wykonawczej. Jest to kluczowy etap procesu geodezyjnego tyczenia obiektu budowlanego, który polega na precyzyjnym przeniesieniu wszystkich kluczowych punktów i rzędnych z projektu budowlanego na grunt. Geodeta, dzięki swojej wiedzy i specjalistycznemu sprzętowi, jest w stanie zapewnić wymaganą dokładność.

Inwestor, projektant, kierownik budowy jak wygląda współpraca?

W procesie wyznaczania i kontroli poziomu zero kluczowe role odgrywają trzy podmioty. Projektant jest tym, który w projekcie budowlanym określa poziom zero, uwzględniając warunki terenowe, warunki zabudowy i funkcjonalność obiektu. Następnie, na podstawie tego projektu, geodeta wyznacza ten punkt w terenie. Ostatecznie, kierownik budowy odpowiada za nadzorowanie prac budowlanych w oparciu o wyznaczony przez geodetę poziom zero, dbając o to, by wszystkie elementy konstrukcyjne były wykonane zgodnie z projektem i jego rzędnymi.

Najlepszy moment na wyznaczenie zera kiedy zaprosić geodetę na działkę?

Optymalny moment na wyznaczenie poziomu zero to etap po uzyskaniu prawomocnego pozwolenia na budowę, a przed rozpoczęciem jakichkolwiek prac ziemnych i fundamentowych. Geodeta powinien pojawić się na działce, zanim koparki zaczną zmieniać ukształtowanie terenu. Dzięki temu będzie mógł pracować na niezmienionym gruncie, bazując na aktualnej mapie do celów projektowych i projekcie budowlanym, co zapewni największą precyzję. Zbyt późne wezwanie geodety może skomplikować proces i zwiększyć ryzyko błędów.

Wyznaczanie poziomu zero krok po kroku od projektu do wbicia pierwszego palika

Informacje o poziomie zero znajdziesz w części architektonicznej projektu budowlanego. Szukaj ich przede wszystkim na rysunkach przekrojów, gdzie są oznaczone jako rzędne wysokościowe. Zazwyczaj jest to linia odniesienia oznaczona jako "0.00" lub "±0.00", do której odnoszą się wszystkie inne wysokości w budynku. Projektant określa ten punkt w odniesieniu do istniejącego terenu, często z uwzględnieniem poziomu posadzki parteru.

Mapa do celów projektowych jako podstawa pracy geodety

Dla geodety mapa do celów projektowych jest absolutnie podstawowym dokumentem. To na niej znajdują się istniejące rzędne terenu, czyli wysokości poszczególnych punktów działki nad poziomem morza. Te rzędne stanowią punkt wyjścia do precyzyjnego przeniesienia projektowanego poziomu zero. Geodeta porównuje projektowane wysokości z rzeczywistym ukształtowaniem terenu, aby dokładnie zlokalizować przyszły budynek i jego poziom odniesienia.

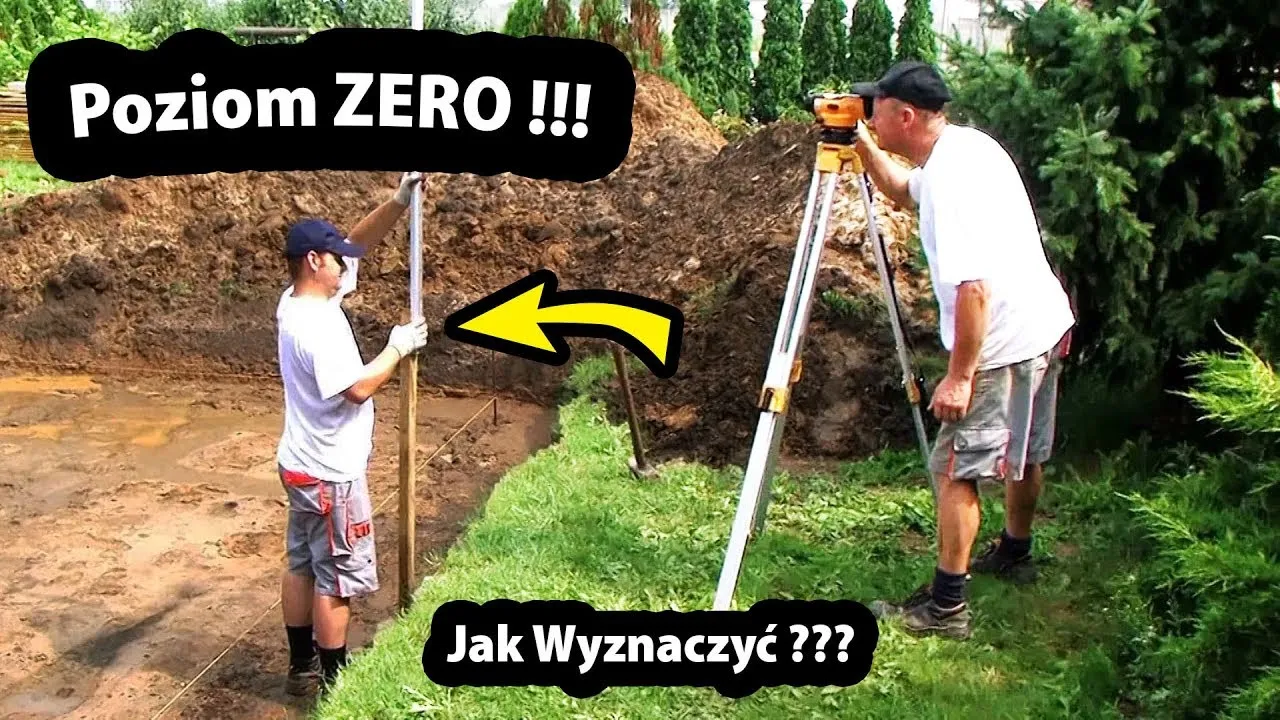

Praca w terenie: jak geodeta przenosi projekt na Twoją działkę?

Praca geodety w terenie to precyzyjny proces. Oto jak to wygląda krok po kroku:

1. Analiza dokumentacji: Geodeta dokładnie analizuje projekt budowlany (część architektoniczną) oraz mapę do celów projektowych, aby zrozumieć, gdzie dokładnie ma być usytuowany budynek i jaki jest projektowany poziom zero.
2. Ustalenie punktów odniesienia: Na działce lub w jej pobliżu geodeta lokalizuje stałe punkty odniesienia, np. istniejące budynki, słupy, czy specjalnie wkopane repery.
3. Pomiar istniejącego terenu: Za pomocą niwelatora optycznego lub tachimetru geodeta mierzy rzędne wysokościowe istniejącego terenu w kluczowych punktach.
4. Przeniesienie projektowanej rzędnej: Korzystając z obliczeń i precyzyjnych narzędzi, geodeta przenosi projektowaną rzędną wysokościową poziomu zero na stałe elementy w terenie. Najczęściej wyznacza się go jako +1,00 m nad poziomem terenu w danym punkcie, ale ostateczna wartość zależy od projektu i ukształtowania działki.
5. Wyznaczenie reperów: Geodeta zakłada tzw. repery, czyli stałe punkty wysokościowe (np. na ławach ciesielskich, palikach, czy elementach istniejących budynków), które będą służyć ekipie budowlanej jako punkty odniesienia do mierzenia wszystkich wysokości i głębokości.
6. Wpis do dziennika budowy: Całość czynności geodezyjnych, w tym wyznaczenie poziomu zero, jest dokumentowana w dzienniku budowy.

Ławy ciesielskie i repery co to jest i do czego służy?

W kontekście wyznaczania poziomu zero, kluczowe są dwa pojęcia: repery i ławy ciesielskie. Repery to nic innego jak stałe punkty odniesienia wysokościowego, które geodeta zakłada w terenie. Mogą to być specjalnie wbite paliki, oznaczenia na istniejących budynkach czy też właśnie ławy ciesielskie. Te ostatnie to drewniane konstrukcje, zazwyczaj w kształcie litery „L”, ustawiane wokół obrysu przyszłego budynku. Na nich geodeta zaznacza linie wyznaczające osie konstrukcyjne oraz właśnie poziom zero. Od tych reperów i ław ciesielskich ekipa budowlana odmierza wszystkie potrzebne wysokości i głębokości, co zapewnia precyzję i zgodność z projektem.

Dokumentacja procesu: rola wpisu w dzienniku budowy

Czynność wyznaczenia poziomu zero przez geodetę nie może pozostać bez śladu. Jest ona obowiązkowo dokumentowana w dzienniku budowy. Geodeta dokonuje w nim wpisu, potwierdzającego wykonanie tyczenia obiektu budowlanego, w tym wyznaczenie poziomu zero, wraz z datą i swoim podpisem oraz numerem uprawnień. Ten wpis jest niezwykle ważny z punktu widzenia prawnego i kontroli budowy. Stanowi dowód, że kluczowy etap został wykonany przez uprawnioną osobę i zgodnie z przepisami. W przypadku jakichkolwiek sporów czy kontroli nadzoru budowlanego, jest to jeden z pierwszych dokumentów, który zostanie sprawdzony.

Metody i narzędzia stosowane przez geodetów kulisy technicznej precyzji

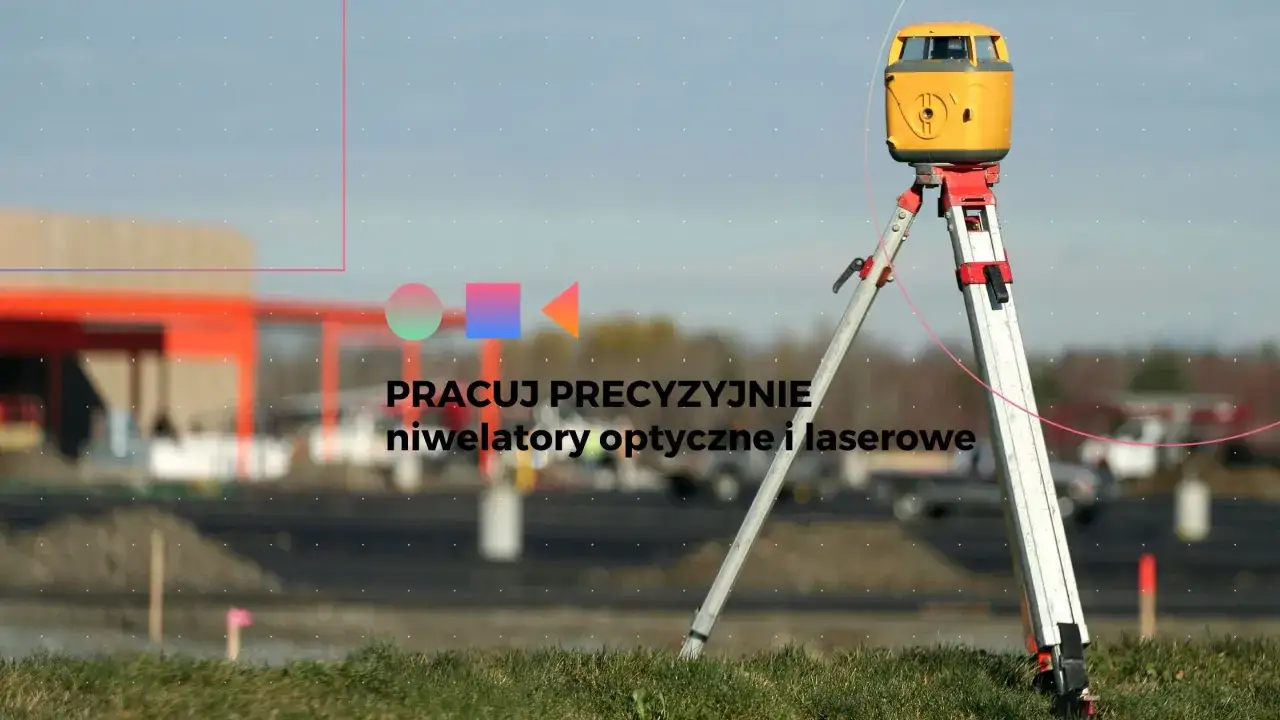

W swojej pracy geodeci korzystają z szeregu precyzyjnych narzędzi. Klasycznymi i wciąż niezawodnymi są niwelator optyczny oraz tachimetr. Niwelator służy do precyzyjnego pomiaru różnic wysokości, co jest kluczowe przy przenoszeniu rzędnych z projektu na grunt. Tachimetr natomiast to bardziej zaawansowane urządzenie, które pozwala na pomiar zarówno kątów, jak i odległości, co umożliwia kompleksowe tyczenie obiektu, w tym wyznaczenie poziomu zero z dużą dokładnością. Dzięki tym narzędziom geodeta jest w stanie przenieść projektowane wysokości z dokładnością do milimetrów.

Nowoczesne technologie GPS/GNSS w geodezji budowlanej

Obok klasycznych metod, w geodezji budowlanej coraz częściej wykorzystuje się nowoczesne technologie, takie jak systemy GPS/GNSS (Global Navigation Satellite System). Urządzenia te, działające w oparciu o sygnały satelitarne, pozwalają na błyskawiczne i bardzo precyzyjne określanie pozycji i wysokości punktów w terenie. Choć często są uzupełnieniem lub alternatywą dla niwelatorów i tachimetrów, ich precyzja i efektywność, zwłaszcza na dużych placach budowy, są nieocenione. Dzięki nim proces tyczenia staje się szybszy i mniej pracochłonny, co przekłada się na oszczędność czasu i pieniędzy.

Jaka jest dopuszczalna tolerancja błędu i co z niej wynika?

Precyzja jest w tym wypadku absolutnie kluczowa. W budownictwie, choć istnieją pewne normy tolerancji dla poszczególnych elementów, w przypadku wyznaczenia poziomu zero dąży się do jak największej dokładności. Nawet niewielkie odchylenia, rzędu kilku centymetrów, mogą mieć poważne konsekwencje dla całej konstrukcji. Wyobraź sobie, że poziom posadzki parteru jest o 5 cm niżej niż w projekcie to może wpłynąć na wysokość pomieszczeń, usytuowanie okien, a nawet na prawidłowe działanie instalacji. Dlatego geodeci pracują z dokładnością milimetrową, aby zminimalizować ryzyko błędów.

Koszty i najczęstsze problemy na co się przygotować

Koszt usługi geodezyjnej wytyczenia budynku, w tym wyznaczenia poziomu zero, dla typowego domu jednorodzinnego w Polsce waha się zazwyczaj od 1200 zł do 2500 zł. Warto jednak pamiętać, że cena ta może się różnić w zależności od regionu kraju, skomplikowania projektu oraz renomy i doświadczenia geodety. Zawsze rekomenduję, aby przed podjęciem decyzji poprosić o kilka ofert i dokładnie je porównać. Najczęstsze problemy, z którymi spotykam się w praktyce, to niedostarczenie geodecie kompletnej dokumentacji (projektu, mapy) lub zbyt późne wezwanie go na budowę, co utrudnia precyzyjne wykonanie pomiarów.

Co zrobić, gdy odkryjesz błąd w wyznaczeniu poziomu zero?

Odkrycie błędu w wyznaczeniu poziomu zero to sytuacja, która wymaga natychmiastowej reakcji. Oto kroki, które należy podjąć:

1. Skontaktuj się z geodetą: W pierwszej kolejności należy niezwłocznie poinformować geodetę, który wykonywał tyczenie. To on jest odpowiedzialny za poprawność pomiarów i powinien dokonać weryfikacji.
2. Poinformuj kierownika budowy: Kierownik budowy musi być świadomy problemu, ponieważ to on odpowiada za zgodność realizacji z projektem. Wstrzyma on dalsze prace, które mogłyby pogłębić błąd.
3. Wstrzymaj prace: Absolutnie kluczowe jest wstrzymanie wszelkich prac budowlanych, które mogłyby być kontynuowane w oparciu o błędny poziom zero.
4. Ewentualny kontakt z nadzorem budowlanym: W zależności od skali błędu i możliwości jego naprawy, może być konieczny kontakt z powiatowym inspektoratem nadzoru budowlanego.

Pamiętaj, szybka reakcja to podstawa, aby uniknąć większych kosztów i komplikacji.

Poziom zero a ukształtowanie terenu jak radzić sobie ze skarpami i spadkami?

Ukształtowanie terenu ma ogromny wpływ na wyznaczenie poziomu zero. Działki ze skarpami, spadkami czy nierównościami wymagają od projektanta i geodety szczególnej uwagi. Poziom zero musi być tak dostosowany, aby budynek harmonijnie wkomponował się w otoczenie, a jednocześnie zapewniał funkcjonalność i dostępność. Prawidłowe uwzględnienie tych czynników jest kluczowe nie tylko dla estetyki, ale także dla prawidłowego odprowadzania wód opadowych czy możliwości stworzenia wygodnego podjazdu. Czasem wiąże się to z koniecznością wykonania dodatkowych prac ziemnych, ale jest to inwestycja w komfort użytkowania.

Wyznaczenie zera a poziom wód gruntowych jak uniknąć problemów z wilgocią?

Związek między prawidłowym wyznaczeniem poziomu zero a poziomem wód gruntowych jest bardzo istotny. Jeśli poziom zero zostanie wyznaczony zbyt nisko w stosunku do poziomu wód gruntowych, istnieje ryzyko, że piwnica lub fundamenty będą narażone na ciągłe zawilgocenie. Precyzyjne planowanie, oparte na badaniach geotechnicznych gruntu i prawidłowym wyznaczeniu poziomu zero, pozwala uniknąć tych problemów. Odpowiednie posadowienie budynku i zastosowanie właściwych izolacji to podstawa, aby Twój dom był suchy i bezpieczny przez lata.

Jak poprawnie odczytywać i wykorzystywać wyznaczony poziom zero na budowie

Dla ekipy budowlanej kluczowe jest umiejętne korzystanie z wyznaczonych reperów i odczytywanie pomiarów. Oto kilka praktycznych wskazówek:

• Szkolenie wstępne: Kierownik budowy powinien zawsze przeprowadzić krótkie szkolenie dla ekipy, wyjaśniając, gdzie znajdują się repery i jak z nich korzystać.
• Częste weryfikacje: Regularnie sprawdzaj poziomy za pomocą łat i niwelatora, odnosząc się do wyznaczonych reperów. To pozwoli wychwycić ewentualne błędy na wczesnym etapie.
• Ochrona reperów: Upewnij się, że repery są odpowiednio zabezpieczone przed zniszczeniem lub przypadkowym przesunięciem. Są to święte punkty na budowie!
• Dokumentacja własna: Ekipa może prowadzić własną, wewnętrzną dokumentację pomiarów, co ułatwia kontrolę i weryfikację.

Jak kontrolować utrzymanie prawidłowych poziomów na dalszych etapach prac?

Jako inwestor, nie musisz być geodetą, aby kontrolować utrzymanie prawidłowych poziomów. Przede wszystkim polegaj na swoim kierowniku budowy to jego obowiązek. Jednak możesz również samodzielnie, z pomocą prostej poziomicy laserowej lub nawet długiej, sztywnej łaty i poziomicy, sprawdzać kluczowe elementy. Zwracaj uwagę na równość posadzek, poziomowanie ścian czy prawidłowe usytuowanie otworów okiennych i drzwiowych. Regularne wizyty na budowie i zadawanie pytań kierownikowi budowy o to, jak weryfikuje poziomy, to najlepszy sposób na utrzymanie kontroli.

Przeczytaj również: Hala namiotowa: Zgłoszenie czy pozwolenie? Uniknij błędów!

Od zera do dachu jak poziom zero wpływa na każdy element Twojego domu?

Precyzyjne wyznaczenie poziomu zero to fundament, na którym opiera się cała budowa. Od niego zależy spójność i zgodność z projektem każdego elementu Twojego domu. Począwszy od głębokości i poziomu posadowienia fundamentów, przez wysokość każdej kondygnacji, aż po usytuowanie dachu i jego kalenicy wszystko odnosi się do tego jednego, kluczowego punktu. To właśnie dzięki jego dokładnemu określeniu możesz mieć pewność, że Twój dom będzie nie tylko estetyczny i funkcjonalny, ale przede wszystkim bezpieczny i zgodny z prawem.
