IP na zewnątrz: Jaki stopień ochrony wybrać? Poradnik eksperta

Wybór odpowiedniego sprzętu elektrycznego do zastosowań zewnętrznych to nie tylko kwestia estetyki, ale przede wszystkim bezpieczeństwa i trwałości. Jako Mateusz Ignasiak, wiem, że jednym z kluczowych parametrów, na który musimy zwrócić uwagę, jest stopień ochrony IP. Ten praktyczny przewodnik pomoże Ci zrozumieć, co oznaczają te tajemnicze cyfry i jak dobrać idealną klasę szczelności dla każdego zakątka Twojego domu i ogrodu.

Stopień ochrony IP: Co to jest i dlaczego jest kluczowy na zewnątrz?

Stopień ochrony IP, czyli International Protection Rating (czasem nazywany też Ingress Protection Rating), to nic innego jak międzynarodowy system klasyfikacji, który informuje nas o tym, jak dobrze obudowa danego urządzenia elektrycznego chroni jego wnętrze przed wnikaniem ciał stałych (takich jak kurz, pył, a nawet palce czy narzędzia) oraz wody. Ten system jest precyzyjnie zdefiniowany w międzynarodowej normie IEC 60529, która w Polsce funkcjonuje jako PN-EN 60529.

Dla mnie, jako praktyka, ta klasyfikacja jest absolutnie kluczowa, zwłaszcza gdy mówimy o urządzeniach montowanych na zewnątrz. Warunki atmosferyczne potrafią być bezlitosne od palącego słońca, przez ulewny deszcz, po mróz i śnieg. Bez odpowiedniej ochrony IP, urządzenia szybko uległyby uszkodzeniu, a co gorsza, mogłyby stwarzać poważne zagrożenie dla bezpieczeństwa użytkowników. Kod IP składa się z liter "IP" i dwóch cyfr. Jeśli dla danej kategorii ochrona nie została określona, cyfrę zastępuje się literą "X".

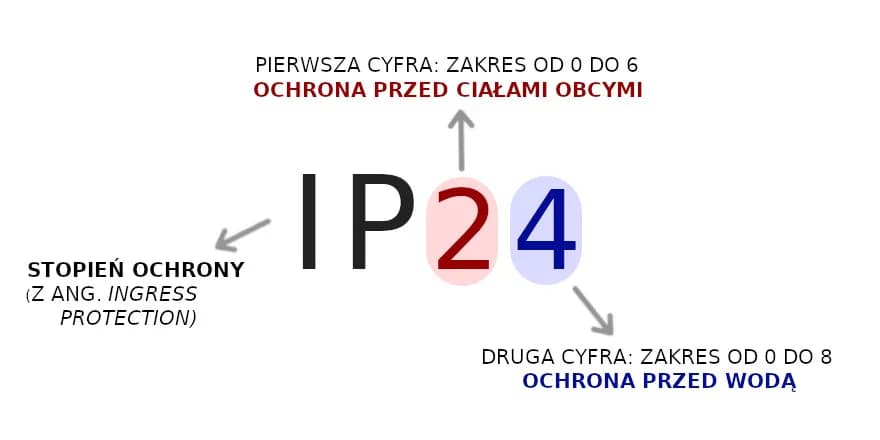

Zrozumieć kod IP: Co kryje się za dwiema tajemniczymi cyframi?

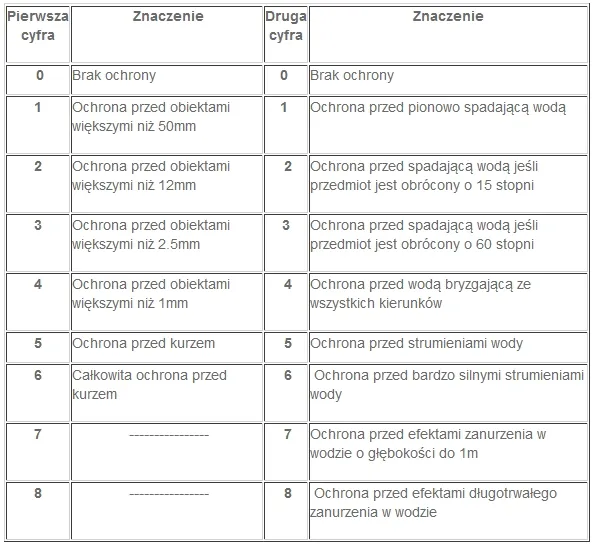

Każda z dwóch cyfr w kodzie IP ma swoje konkretne znaczenie. Pierwsza z nich mówi nam o ochronie przed ciałami stałymi i dostępem do części niebezpiecznych. Im wyższa cyfra, tym lepsza ochrona. Oto, co oznaczają poszczególne wartości:

• 0: Brak ochrony. Urządzenie jest całkowicie otwarte na wnikanie ciał stałych.
• 1: Ochrona przed ciałami stałymi o średnicy powyżej 50 mm, np. przypadkowym dotknięciem dłonią.
• 2: Ochrona przed ciałami stałymi o średnicy powyżej 12,5 mm, np. dotknięciem palcem.
• 3: Ochrona przed ciałami stałymi o średnicy powyżej 2,5 mm, np. narzędziami, grubymi drutami.
• 4: Ochrona przed ciałami stałymi o średnicy powyżej 1 mm, np. cienkimi drutami, małymi owadami.
• 5: Ochrona przed pyłem. Wnikanie pyłu jest ograniczone i nie zakłóca pracy urządzenia. To już bardzo dobry poziom ochrony na zewnątrz.
• 6: Całkowita pyłoszczelność. Żaden pył nie ma prawa dostać się do wnętrza urządzenia. To jest najwyższy poziom ochrony przed ciałami stałymi.

Druga cyfra: Klucz do wodoodporności Twoich urządzeń

Druga cyfra w kodzie IP jest równie, a często nawet bardziej, istotna dla urządzeń zewnętrznych. Określa ona poziom ochrony przed wnikaniem wody. Tutaj również zasada jest prosta: im wyższa cyfra, tym lepsza ochrona przed wilgocią i wodą. Przyjrzyjmy się szczegółom:

• 0: Brak ochrony. Urządzenie nie jest chronione przed wodą.
• 1: Ochrona przed kroplami wody spadającymi pionowo.
• 2: Ochrona przed kroplami wody spadającymi przy wychyleniu obudowy do 15° od pionu.
• 3: Ochrona przed natryskiwaniem wodą pod kątem do 60° od pionu.
• 4: Ochrona przed bryzgami wody z dowolnego kierunku. To jest często spotykane minimum dla miejsc osłoniętych.
• 5: Ochrona przed strugą wody (o wydajności 12,5 litra na minutę). Urządzenie wytrzyma silny deszcz.
• 6: Ochrona przed silną strugą wody (o wydajności 100 litrów na minutę). Idealne na miejsca narażone na intensywne opady.
• 7: Ochrona przed skutkami krótkotrwałego zanurzenia w wodzie (do 1 metra głębokości przez 30 minut).
• 8: Ochrona przed skutkami ciągłego zanurzenia w wodzie, w warunkach określonych przez producenta.
• 9: Ochrona przed wodą pod wysokim ciśnieniem i o wysokiej temperaturze (np. mycie ciśnieniowe).

Jak dobrać IP? Praktyczny przewodnik po strefach wokół domu

Dobór odpowiedniego stopnia ochrony IP to nie tylko kwestia odczytania cyferek, ale przede wszystkim analiza miejsca montażu. Różne strefy wokół domu są narażone na odmienne warunki atmosferyczne, a co za tym idzie, wymagają różnego poziomu zabezpieczeń. Przyjrzymy się teraz, jakie IP jest niezbędne w poszczególnych miejscach.

Strefa 1: Miejsca osłonięte taras, balkon i wejście pod dachem

Miejsca takie jak tarasy, balkony czy wejścia do domu, które są dobrze osłonięte dachem lub zadaszeniem, wydają się bezpieczne. I faktycznie, są chronione przed bezpośrednim, ulewnym deszczem. Jednak nadal są narażone na bryzgi wody, wilgoć z powietrza, a także kurz i owady. W takich miejscach absolutnym minimum, które zawsze rekomenduję, jest IP44. Cyfra "4" w pierwszym miejscu oznacza ochronę przed ciałami stałymi o średnicy powyżej 1 mm, co skutecznie chroni przed większymi owadami czy drobnymi gałązkami. Druga "4" to ochrona przed bryzgami wody z dowolnego kierunku. To wystarczy dla gniazdek elektrycznych czy oświetlenia, jeśli masz pewność, że miejsce jest faktycznie dobrze osłonięte i wiatr nie zacina deszczu wprost na urządzenie.

Strefa 2: Otwarta elewacja tam, gdzie deszcz i wiatr mają pełny dostęp

To strefa, gdzie urządzenia są w pełni wystawione na działanie deszczu, wiatru, śniegu i zmiennych temperatur. Mówimy tu o kinkietach naściennych, zewnętrznych kamerach monitoringu czy domofonach montowanych bezpośrednio na elewacji bez żadnego zadaszenia. W takich warunkach IP54 to rozsądne minimum, ale osobiście zawsze doradzam pójście o krok dalej i wybór urządzeń z IP65. Dlaczego? IP54 zapewnia ochronę przed pyłem (ograniczone wnikanie) i bryzgami wody. Natomiast IP65 to już pełna pyłoszczelność (pierwsza cyfra "6") i ochrona przed strugami wody (druga cyfra "5"), czyli znacznie lepsze zabezpieczenie przed ulewnym deszczem. Dla mnie, spokój ducha, że sprzęt wytrzyma każdą pogodę, jest bezcenny.

Strefa 3: Blisko ziemi oświetlenie ścieżek, podjazdów i ogrodu

Ta strefa jest szczególnie wymagająca. Urządzenia montowane blisko ziemi, takie jak lampy gruntowe, słupki oświetleniowe czy oprawy najazdowe, są narażone nie tylko na deszcz, ale także na zachlapania wodą z ziemi, topniejący śnieg, błoto, piasek i kurz. Tutaj nie ma miejsca na kompromisy. Rekomenduję stosowanie urządzeń o stopniu ochrony IP65 lub nawet IP67.

• IP65 będzie odpowiednie dla słupków oświetleniowych czy reflektorów, które są nieco podniesione nad grunt, ale wciąż narażone na silne strugi wody i pył.
• Dla opraw montowanych bezpośrednio w gruncie, np. w kostce brukowej na podjeździe czy w rabacie, IP67 jest absolutną koniecznością. Chroni ono urządzenie przed pyłem i pozwala na krótkotrwałe zanurzenie w wodzie, co jest kluczowe w przypadku zalania wodą z topniejącego śniegu czy ulewnych deszczy.

Strefa 4: Ekstremalne warunki oczka wodne, baseny i instalacje podziemne

W tej strefie mówimy o urządzeniach, które mogą być narażone na krótkotrwałe lub nawet ciągłe zanurzenie w wodzie. To typowe dla oświetlenia oczek wodnych, fontann, elementów instalacji basenowych czy podziemnych systemów nawadniania. W takich przypadkach musimy sięgnąć po najwyższe klasy szczelności:

• IP67 jest wymagane dla urządzeń, które mogą być zanurzone w wodzie na krótki czas (do 1 metra głębokości przez maksymalnie 30 minut).
• Jeśli urządzenie ma pracować stale pod wodą, np. oświetlenie w basenie czy pompy w oczku wodnym, niezbędne jest IP68. Ta klasa zapewnia ochronę przed skutkami ciągłego zanurzenia, w warunkach określonych przez producenta.

Pamiętaj, że w tych strefach bezpieczeństwo jest priorytetem, a wybór niewłaściwego IP może prowadzić do poważnych awarii, a nawet zagrożenia życia.

Rekomendacje IP dla konkretnych urządzeń zewnętrznych

Przejdźmy teraz do konkretnych przykładów, abyś mógł łatwo dobrać odpowiedni stopień ochrony IP do najpopularniejszych urządzeń, które planujesz zamontować na zewnątrz swojego domu.

Jakie IP powinno mieć gniazdko elektryczne na tarasie i w ogrodzie?

Gniazdka zewnętrzne to jedne z najczęściej montowanych urządzeń. Ich właściwa ochrona jest absolutnie kluczowa dla bezpieczeństwa. Moje rekomendacje są następujące:

• Pod zadaszeniem (taras, balkon): Minimum IP44. To wystarczy, aby chronić przed bryzgami wody i większymi zanieczyszczeniami.
• W miejscach narażonych na deszcz (otwarta ściana, ogród): Zalecam IP54, IP55 lub więcej. Im wyższa cyfra, tym lepiej. IP55 zapewni ochronę przed strugami wody i pyłem, co jest idealne w zmiennych warunkach pogodowych.

Niezależnie od klasy IP, zawsze upewnij się, że gniazdko zewnętrzne posiada solidną klapkę ochronną, która dodatkowo zabezpieczy je przed wilgocią i brudem, gdy nie jest używane.

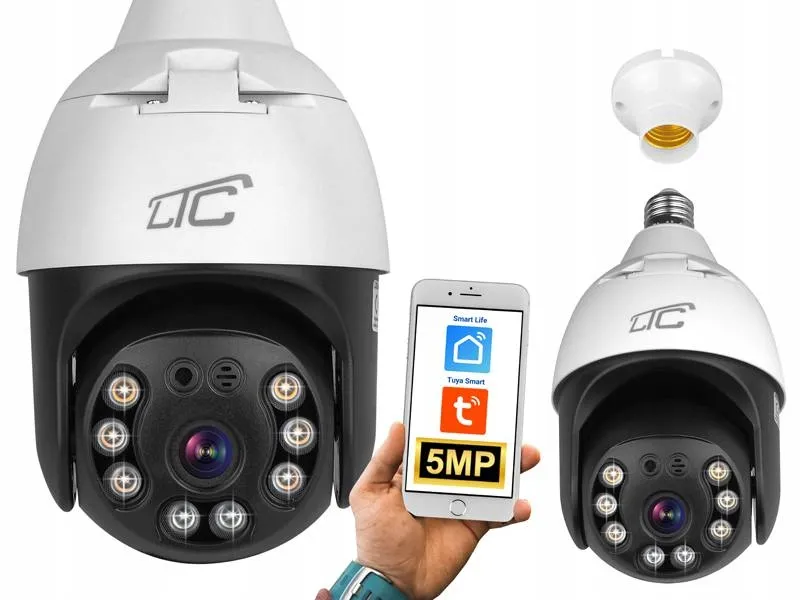

Jaką klasę szczelności wybrać dla zewnętrznej kamery monitoringu?

Kamery monitoringu są nieustannie wystawione na działanie czynników atmosferycznych. Muszą być odporne zarówno na pył, jak i na wodę. Z mojego doświadczenia wynika, że zewnętrzne kamery monitoringu najczęściej posiadają i powinny posiadać klasę IP65 lub IP66. Obie te klasy zapewniają pełną pyłoszczelność (pierwsza cyfra "6"), co jest niezwykle ważne dla optyki i mechanizmów kamery. Różnica polega na ochronie przed wodą: IP65 chroni przed strugami wody, a IP66 przed silnymi strugami wody, co czyni ją idealną na ulewny deszcz i śnieg.

Oświetlenie elewacji, ogrodu i podjazdu: Jakie IP dla lamp, kinkietów i reflektorów?

Oświetlenie zewnętrzne pełni zarówno funkcje praktyczne, jak i estetyczne. Wybór odpowiedniego IP jest tu niezwykle zróżnicowany i zależy od konkretnej lokalizacji:

• Oświetlenie pod dachem (kinkiety na tarasie, lampy przy drzwiach): Wystarczy IP44.
• Oświetlenie na otwartej elewacji (kinkiety naścienne, reflektory): Zalecam IP54 lub IP65. IP65 to pewniejszy wybór, zapewniający pełną pyłoszczelność i odporność na silny deszcz.
• Oświetlenie ogrodowe (słupki, lampy stojące): Minimum IP54, ale dla większej trwałości i bezpieczeństwa w warunkach polskiego ogrodu, gdzie jest dużo wilgoci, błota i kurzu, polecam IP65.
• Oprawy montowane w gruncie (lampy najazdowe, doświetlające ścieżki): Tutaj nie ma kompromisów IP67 jest obowiązkowe. Chroni to przed pyłem i krótkotrwałym zanurzeniem, co jest kluczowe przy topniejącym śniegu czy zalaniu.

Czy czujniki ruchu i inne elementy automatyki też potrzebują ochrony IP?

Absolutnie tak! Czujniki ruchu, czujniki zmierzchu, moduły sterujące do rolet czy bram, a także inne elementy inteligentnego domu montowane na zewnątrz, są tak samo narażone na warunki atmosferyczne jak oświetlenie czy gniazdka. Wymagana klasa szczelności powinna być dopasowana do miejsca montażu, dokładnie tak samo, jak w przypadku innych urządzeń. Jeśli czujnik jest pod dachem, IP44 może być wystarczające. Jeśli jest na otwartej ścianie, wybierz IP54 lub IP65. Nie zapominaj o nich, ponieważ ich awaria może sparaliżować działanie całego systemu automatyki.

Przeczytaj również: Najwyższy budynek świata: 828 m! Burdż Chalifa rekordy i fakty

Unikaj błędów: Najczęstsze pułapki przy wyborze sprzętu zewnętrznego

W swojej pracy często spotykam się z tymi samymi błędami, które wynikają z niewiedzy lub chęci oszczędności. Chciałbym Cię przed nimi przestrzec, aby Twoje instalacje były bezpieczne i służyły Ci przez lata.

"Przecież jest pod daszkiem" dlaczego pozorna osłona nie zawsze wystarcza?

To jeden z najczęstszych mitów. Wiele osób zakłada, że skoro urządzenie jest pod daszkiem, to jest w pełni bezpieczne. Niestety, rzeczywistość bywa inna. Zacinający deszcz, silny wiatr, a nawet mgła czy wilgoć z powietrza potrafią dotrzeć w miejsca, które wydają się osłonięte. Dlatego nawet pod daszkiem, jeśli urządzenie jest narażone na jakiekolwiek bryzgi, IP44 to absolutne minimum. W wielu przypadkach, zwłaszcza gdy daszek jest płytki lub wiatr często zmienia kierunek, warto rozważyć wyższą klasę, np. IP54, aby mieć pewność, że woda nie dostanie się do środka.

Różnica między "bryzgoszczelnością" (IPx4) a "wodoszczelnością" (IPx7/IPx8)

To jest kluczowa różnica, którą musisz zrozumieć. Bryzgoszczelność (IPx4) oznacza, że urządzenie jest chronione przed bryzgami wody z dowolnego kierunku. Jest to dobre dla deszczu, ale nie dla zanurzenia. Natomiast wodoszczelność (IPx7, IPx8) to zupełnie inny poziom ochrony oznacza, że urządzenie jest odporne na skutki krótkotrwałego (IPx7) lub ciągłego (IPx8) zanurzenia w wodzie. Ta różnica jest krytyczna! Nie można mylić lampy bryzgoszczelnej z lampą, którą można włożyć do oczka wodnego. Niewłaściwe zrozumienie tych oznaczeń może prowadzić do uszkodzenia sprzętu, zwarć, a nawet pożarów. Zawsze sprawdzaj drugą cyfrę IP i upewnij się, że odpowiada ona warunkom, w jakich urządzenie będzie pracować.

Pamiętaj, że inwestycja w odpowiedni stopień ochrony IP to inwestycja w bezpieczeństwo i długowieczność Twoich urządzeń zewnętrznych. Nie warto na tym oszczędzać.

Tani osprzęt bez certyfikatu: Ryzyko, którego nie warto podejmować

Na rynku dostępnych jest wiele tanich produktów elektrycznych, często bez wyraźnych oznaczeń IP lub z oznaczeniami, które nie są poparte żadnymi certyfikatami. Jako Mateusz Ignasiak, stanowczo odradzam kupowanie takiego osprzętu. Brak odpowiedniej certyfikacji wiąże się z ogromnym ryzykiem. Tanie produkty często są wykonane z niskiej jakości materiałów, ich obudowy nie są faktycznie szczelne, a deklarowane IP to tylko puste słowa. W efekcie, zamiast oszczędności, możesz narazić się na konieczność szybkiej wymiany urządzenia, koszty naprawy instalacji, a co najgorsze na zagrożenie pożarem lub porażeniem prądem. Zawsze wybieraj produkty od renomowanych producentów, posiadające widoczne i potwierdzone certyfikatami oznaczenia IP.
