Rozpoczynając budowę wymarzonego domu, stajemy przed wieloma formalnościami i etapami, które wymagają precyzji i odpowiedniego przygotowania. Jednym z kluczowych momentów jest tyczenie budynku przez geodetę. Aby ten proces przebiegł sprawnie i zgodnie z prawem, jako inwestor musisz dostarczyć geodecie kompletny zestaw dokumentów i informacji. W tym artykule wyjaśnię, co dokładnie potrzebuje geodeta do wytyczenia budynku, dlaczego Twoje przygotowanie jest tak ważne i jak uniknąć kosztownych opóźnień.
Przygotowanie dokumentów i precyzyjnych ustaleń klucz do sprawnego tyczenia budynku przez geodetę
- Geodeta potrzebuje zatwierdzonego projektu budowlanego (PZT, rzuty fundamentów i parteru) oraz pozwolenia na budowę lub zgłoszenia.
- Niezbędny jest również dziennik budowy do wpisu geodety.
- Kluczowe są ustalenia z inwestorem/kierownikiem budowy dotyczące tyczenia (np. osie konstrukcyjne, obrys z ociepleniem, punkt "zero" budynku).
- Inwestor odpowiada za dostarczenie kompletnej i aktualnej dokumentacji.
- Koszt tyczenia budynku jednorodzinnego to zazwyczaj 1200-2100 zł, a cały proces trwa 2-3 dni.
Dlaczego dobre przygotowanie to podstawa współpracy z geodetą?
Z mojego doświadczenia wiem, że sukces każdej inwestycji budowlanej w dużej mierze zależy od solidnego przygotowania na każdym etapie. W przypadku tyczenia budynku przez geodetę, to przygotowanie jest absolutnie kluczowe. Geodeta nie jest w stanie rozpocząć swojej pracy bez odpowiedniej, kompletnej i aktualnej dokumentacji. Dlaczego? Ponieważ jego zadaniem jest precyzyjne przeniesienie projektu z papieru na grunt, a to wymaga dokładnych danych. Brak tych danych lub ich niekompletność prowadzi do nieporozumień, błędów, a w konsekwencji do opóźnień i dodatkowych kosztów. Pamiętaj, że geodeta działa w oparciu o prawo budowlane i musi mieć pewność, że jego praca jest zgodna z zatwierdzonym projektem i obowiązującymi przepisami.
Rola inwestora w procesie tyczenia czego wymaga od Ciebie prawo?
Jako inwestor, to Ty ponosisz główną odpowiedzialność za prawidłowy przebieg procesu budowlanego, a tyczenie budynku jest jego integralną częścią. Prawo budowlane jasno określa, że to na inwestorze spoczywa obowiązek dostarczenia geodecie kompletnej i aktualnej dokumentacji projektowej. Ponadto, to Ty wybierasz kierownika budowy, który będzie Twoim prawą ręką na placu budowy i z którym geodeta będzie ściśle współpracował. Nie zapominaj również o poinformowaniu Powiatowego Inspektoratu Nadzoru Budowlanego (PINB) o terminie rozpoczęcia robót. To wszystko świadczy o tym, że Twoja rola jest aktywna i wymaga zaangażowania już na wczesnym etapie.
Skutki przekazania niekompletnej dokumentacji opóźnienia i dodatkowe koszty, których chcesz uniknąć
Wielokrotnie byłem świadkiem sytuacji, gdy niekompletna lub błędna dokumentacja przekazana geodecie prowadziła do frustrujących problemów. Najczęściej są to opóźnienia w rozpoczęciu budowy, ponieważ geodeta nie może wykonać swojej pracy bez niezbędnych danych. To z kolei generuje dodatkowe koszty nie tylko związane z koniecznością ponownych wizyt geodety, ale także z przestojami ekipy budowlanej, która czeka na wytyczenie. Pamiętaj, że czas to pieniądz, a każdy dzień opóźnienia na budowie przekłada się na realne straty finansowe. Dlatego tak ważne jest, abyś poświęcił czas na staranne przygotowanie wszystkich wymaganych dokumentów i informacji.
Tyczenie budynku a pozwolenie na budowę formalny punkt startowy
Zanim geodeta w ogóle będzie mógł przystąpić do tyczenia, musisz dysponować odpowiednim dokumentem legalizującym Twoją inwestycję. Mówię tu oczywiście o ostatecznej decyzji o pozwoleniu na budowę lub skutecznym zgłoszeniu budowy. Bez tego formalnego punktu startowego, geodeta nie ma podstaw prawnych do wykonania tyczenia. Jest to dokument, który potwierdza, że Twój projekt został zatwierdzony przez odpowiednie organy i że możesz legalnie rozpocząć prace budowlane. Geodeta musi mieć wgląd w ten dokument, aby upewnić się o legalności inwestycji i uniknąć potencjalnych problemów w przyszłości.
Niezbędne dokumenty dla geodety co musisz przygotować?
Przejdźmy teraz do konkretów. Poniżej przedstawiam listę najważniejszych dokumentów, które musisz przygotować i przekazać geodecie. To absolutna podstawa, bez której geodeta nie będzie w stanie prawidłowo wykonać swojej pracy.
Absolutną podstawą, której geodeta potrzebuje do wytyczenia budynku, jest zatwierdzony projekt budowlany.
Projekt budowlany absolutna podstawa i najważniejszy dokument
Projekt budowlany to serce Twojej inwestycji i najważniejszy dokument, który musisz dostarczyć geodecie. Zawiera on wszystkie niezbędne informacje o planowanym budynku, jego wymiarach, kształcie i lokalizacji na działce. Geodeta będzie z niego czerpał dane do precyzyjnego wytyczenia obiektu w terenie. Zwróć uwagę na to, że projekt budowlany składa się z kilku kluczowych części, które są równie ważne dla geodety.
Projekt zagospodarowania terenu (PZT) mapa, na której wszystko się zaczyna
Projekt zagospodarowania terenu, w skrócie PZT, to nic innego jak mapa, na której Twój przyszły budynek jest naniesiony w kontekście całej działki. Dla geodety jest to dokument o fundamentalnym znaczeniu. Zawiera on precyzyjne informacje o lokalizacji obiektu na działce, układzie osi konstrukcyjnych, a także o odległościach od granic, innych obiektów czy infrastruktury. To właśnie z PZT geodeta odczytuje punkty odniesienia, które posłużą mu do wyznaczenia pozycji budynku w terenie. Bez PZT, geodeta nie wie, gdzie dokładnie ma umieścić Twój dom.
Rzut fundamentów i parteru techniczne detale kluczowe dla precyzji
Oprócz PZT, geodeta potrzebuje również szczegółowych rzutów fundamentów oraz rzutu parteru. Te rysunki techniczne dostarczają mu dokładnych danych o wymiarach i kształcie budynku. Na rzucie fundamentów znajdzie informacje o szerokości i długości ław fundamentowych, ich rozmieszczeniu oraz ewentualnych elementach konstrukcyjnych. Rzut parteru natomiast precyzuje obrys budynku, jego wymiary zewnętrzne i wewnętrzne. Dzięki tym detalom geodeta może z milimetrową precyzją przenieść projekt na grunt, co jest absolutnie kluczowe dla prawidłowego wykonania fundamentów i całej konstrukcji.
Pozwolenie na budowę lub zgłoszenie dowód legalności Twojej inwestycji
Jak już wspomniałem, geodeta musi mieć pewność, że Twoja inwestycja jest legalna. Dlatego niezbędne jest, abyś przedstawił mu ostateczną decyzję o pozwoleniu na budowę lub dokument potwierdzający skuteczne zgłoszenie budowy. To oficjalne potwierdzenie, że możesz rozpocząć prace. Geodeta nie może przystąpić do tyczenia, jeśli nie ma pewności co do legalności przedsięwzięcia. W praktyce oznacza to, że musisz mieć ten dokument w gotowości, najlepiej w formie kopii do wglądu dla geodety.
Dziennik budowy przygotuj go na kluczowy wpis geodety
Dziennik budowy to obowiązkowy dokument na każdej budowie. Jest to swego rodzaju kronika, w której odnotowywane są wszystkie ważne wydarzenia i etapy prac. Geodeta, po zakończeniu tyczenia, ma obowiązek dokonać w nim wpisu, dokumentując tym samym wykonanie usługi. Wpis ten zawiera datę tyczenia, nazwę obiektu, imię i nazwisko geodety, numer jego uprawnień oraz potwierdzenie prawidłowości wykonanych prac. Dlatego upewnij się, że dziennik budowy jest już na placu budowy i jest dostępny dla geodety w dniu jego wizyty. Bez tego wpisu, formalnie, tyczenie nie będzie udokumentowane.
Poza dokumentami: kluczowe ustalenia z geodetą przed tyczeniem
Oprócz kompletnej dokumentacji, równie ważne są precyzyjne ustalenia z geodetą. Często odbywają się one w porozumieniu z kierownikiem budowy, ponieważ dotyczą technicznych aspektów wykonania prac. Jasne komunikowanie Twoich oczekiwań i potrzeb geodecie to gwarancja, że tyczenie zostanie wykonane dokładnie tak, jak tego potrzebujesz.
Osie konstrukcyjne czy obrys zewnętrzny? Kluczowa decyzja do podjęcia z kierownikiem budowy
Jedną z pierwszych i najważniejszych decyzji, którą musisz podjąć w porozumieniu z kierownikiem budowy, jest to, co dokładnie ma zostać wytyczone przez geodetę. Czy mają to być osie konstrukcyjne budynku, czy też jego narożniki (obrys zewnętrzny)? A może jedno i drugie? Osie konstrukcyjne są kluczowe dla precyzyjnego ustawienia elementów nośnych, natomiast obrys zewnętrzny pozwala na wyznaczenie krawędzi fundamentów. Ta decyzja ma wpływ na dalsze prace budowlane, dlatego warto ją dokładnie przemyśleć i jasno zakomunikować geodecie.
Grubość ocieplenia czy geodeta ma ją uwzględnić przy tyczeniu?
To często pomijany, a jednak bardzo ważny detal. Jeśli planujesz ocieplenie ścian zewnętrznych budynku, musisz poinformować o tym geodetę. Dlaczego? Ponieważ grubość przyszłego ocieplenia ma wpływ na ostateczny obrys budynku. Jeśli geodeta wytyczy obrys bez uwzględnienia ocieplenia, to po jego zamontowaniu budynek może nieznacznie wystawać poza wytyczone linie, co może prowadzić do problemów z zagospodarowaniem terenu, a nawet z przepisami dotyczącymi odległości od granic działki. Upewnij się, że geodeta wie, czy ma tyczyć "na czysto" czy już z uwzględnieniem grubości warstwy izolacyjnej.
Punkt "zero" budynku jak precyzyjnie ustalić poziom przyszłej podłogi?
Punkt "zero" budynku to nic innego jak poziom posadzki parteru. Jest to kluczowy punkt odniesienia dla wszystkich dalszych prac budowlanych od głębokości fundamentów, przez wysokość ścian, aż po poziom dachu. Precyzyjne ustalenie tego punktu z geodetą jest niezwykle ważne. Zazwyczaj "zero" jest wyznaczane w odniesieniu do istniejącego terenu lub do jakiegoś stałego punktu odniesienia (np. studzienki kanalizacyjnej, drogi). Upewnij się, że masz jasne wyobrażenie, na jakiej wysokości ma znajdować się poziom Twojego parteru, aby uniknąć późniejszych niespodzianek.
Planowany termin prac kiedy najlepiej umówić wizytę na działce?
Planowanie to podstawa. Zanim umówisz wizytę geodety, upewnij się, że masz już skompletowaną całą dokumentację. Geodeta potrzebuje zazwyczaj 2-3 dni na biurową analizę Twojego projektu i przygotowanie się do prac terenowych. Dlatego nie zostawiaj tego na ostatnią chwilę. Ustal termin, który będzie pasował do Twojego harmonogramu budowy, ale także da geodecie wystarczająco dużo czasu na przygotowanie. Pamiętaj, że pogoda również ma znaczenie silne opady czy mróz mogą utrudnić lub uniemożliwić precyzyjne tyczenie.
Krok po kroku: proces tyczenia budynku od biura do placu budowy
Zrozumienie całego procesu tyczenia budynku pomoże Ci lepiej przygotować się do współpracy z geodetą. Oto, jak zazwyczaj wygląda ten proces, od momentu przekazania dokumentów, aż do wbicia pierwszej ławy fundamentowej.
Krok 1: Biurowa analiza Twojego projektu przez geodetę
Pierwszym etapem, po otrzymaniu od Ciebie dokumentacji, jest praca geodety w biurze. To tutaj następuje dokładna analiza projektu budowlanego, w szczególności PZT oraz rzutów fundamentów i parteru. Geodeta na podstawie tych danych przygotowuje niezbędne obliczenia i planuje strategię tyczenia w terenie. Wyznacza punkty odniesienia, które posłużą mu do precyzyjnego umiejscowienia budynku. To etap, którego nie widzisz, ale który jest fundamentem prawidłowo wykonanej pracy.
Krok 2: Wizja lokalna i prace pomiarowe w terenie
Po etapie biurowym, geodeta zjawia się na Twojej działce. Wykorzystując specjalistyczny sprzęt pomiarowy, taki jak tachimetr elektroniczny czy odbiornik GPS, przystępuje do wyznaczania kluczowych punktów budynku. Mogą to być osie konstrukcyjne, narożniki, a także krawędzie ław fundamentowych. Geodeta pracuje z najwyższą precyzją, bazując na danych z projektu i punktach odniesienia, aby każdy element został umiejscowiony dokładnie tam, gdzie powinien.

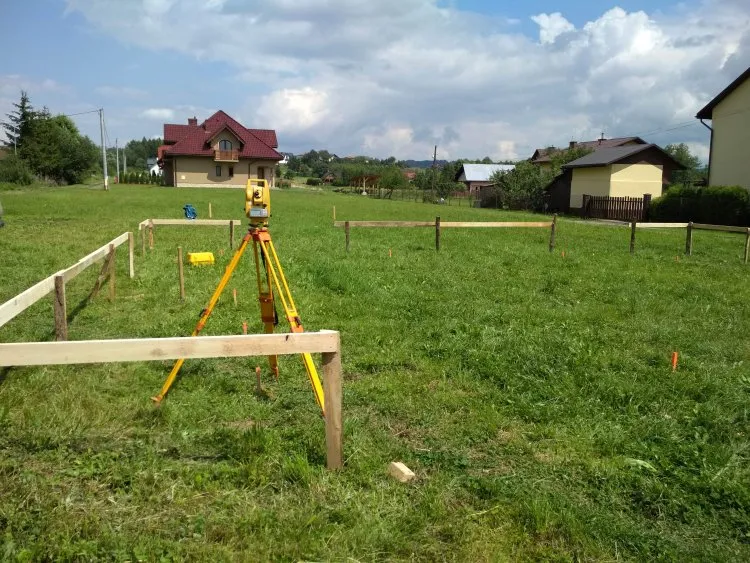

Krok 3: Stabilizacja punktów, czyli ławy ciesielskie w praktyce
Kiedy geodeta wyznaczy już wszystkie niezbędne punkty, następuje ich stabilizacja. Najczęściej odbywa się to poprzez wbicie palików i zbudowanie tzw. ław ciesielskich. Ławy ciesielskie to drewniane konstrukcje umieszczane wokół obrysu przyszłego budynku, na których geodeta zaznacza osie i krawędzie. Na tych ławach umieszczane są gwoździe lub nacięcia, do których później naciąga się linki, wyznaczające dokładny obrys fundamentów. W tym etapie geodeta wyznacza również wspomniany wcześniej punkt "zero" budynku, czyli docelowy poziom posadzki parteru.
Krok 4: Szkic tyczenia i wpis do dziennika budowy Twój dowód na prawidłowe wykonanie prac
Po zakończeniu wszystkich prac w terenie, geodeta sporządza szkic z tyczenia. Jest to dokument, który graficznie przedstawia wytyczony budynek, jego osie, narożniki oraz punkty odniesienia. Szkic ten jest potwierdzeniem wykonania usługi. Co więcej, geodeta dokonuje obowiązkowego wpisu w dzienniku budowy, w którym szczegółowo opisuje wykonane prace, datę tyczenia oraz potwierdza zgodność tyczenia z projektem. Ten wpis jest niezwykle ważny i będzie kluczowy przy późniejszym odbiorze budynku przez nadzór budowlany.
Uniknij pułapek: najczęstsze błędy i pytania inwestorów
Jako ekspert, często spotykam się z tymi samymi pytaniami i błędami popełnianymi przez inwestorów. Chcę Ci pomóc ich uniknąć, dlatego odpowiadam na najczęściej pojawiające się wątpliwości.
"Czy geodeta sam załatwi sobie projekt ze starostwa?"
To bardzo częste pytanie, na które odpowiedź brzmi: nie. Geodeta nie ma obowiązku ani zazwyczaj możliwości pozyskiwania Twojego projektu budowlanego ze starostwa czy innych urzędów. To na Tobie, jako inwestorze, spoczywa obowiązek dostarczenia mu kompletnej i aktualnej dokumentacji. Geodeta bazuje na tym, co mu przekażesz. Upewnij się więc, że masz wszystkie niezbędne dokumenty w gotowości.
"Zapomniałem o dzienniku budowy, czy to duży problem?"
Tak, to jest duży problem. Jak już wspomniałem, dziennik budowy jest obowiązkowym dokumentem, do którego geodeta musi dokonać wpisu po zakończeniu tyczenia. Brak dziennika budowy podczas wizyty geodety oznacza, że nie będzie on mógł formalnie udokumentować swojej pracy. Może to skutkować koniecznością ponownej wizyty geodety (co wiąże się z dodatkowymi kosztami) lub opóźnieniami w rozpoczęciu dalszych prac budowlanych, ponieważ nadzór budowlany może zakwestionować legalność rozpoczęcia budowy bez odpowiedniego wpisu.
"Czy kierownik budowy musi być obecny podczas tyczenia?"
Obecność kierownika budowy podczas tyczenia nie jest prawnie obowiązkowa, ale jest wysoce zalecana. Kierownik budowy to osoba, która najlepiej zna projekt od strony wykonawczej i to on będzie odpowiedzialny za nadzór nad prawidłowym wykonaniem fundamentów. Jego obecność pozwala na bieżące ustalenie wszelkich technicznych szczegółów z geodetą, rozwianie wątpliwości i potwierdzenie poprawności wykonanych prac. Dzięki temu masz pewność, że tyczenie jest zgodne z planem i nie będzie problemów na dalszych etapach budowy.
Przeczytaj również: Wynajem domku letniskowego: Jak legalnie zarabiać i uniknąć pułapek?
Jak przygotować samą działkę na przyjazd geodety?
- Usuń przeszkody: Upewnij się, że teren, na którym ma stanąć budynek, jest wolny od wszelkich przeszkód, takich jak gruz, gałęzie, wysoka trawa czy krzaki. Ułatwi to geodecie swobodne poruszanie się i wykonywanie pomiarów.
- Zapewnij dostęp do punktów odniesienia: Jeśli na działce lub w jej pobliżu znajdują się punkty odniesienia (np. słupy graniczne, studzienki, hydranty), upewnij się, że są one widoczne i dostępne. Geodeta będzie ich używał do precyzyjnego umiejscowienia budynku.
- Przygotuj materiały na ławy ciesielskie: Warto mieć na działce przygotowane drewniane paliki i deski na ławy ciesielskie. Geodeta często prosi o ich przygotowanie, aby mógł na nich stabilizować punkty tyczenia.
- Zadbaj o porządek: Ogólny porządek na działce zawsze ułatwia pracę. Czysty i uporządkowany teren świadczy o profesjonalnym podejściu do inwestycji.
