Prawidłowo wykonany drenaż na działce to jedna z najważniejszych inwestycji, która chroni budynek i teren wokół niego przed szkodliwym działaniem wilgoci i nadmiernymi wodami gruntowymi. Kluczowym elementem, decydującym o jego skuteczności, jest odpowiednie zaplanowanie i wykonanie głębokości ułożenia rur drenarskich. W tym artykule, jako Mateusz Ignasiak, podzielę się z Państwem praktycznymi wskazówkami, które pomogą prawidłowo zaplanować i wykonać drenaż, zapewniając długotrwałą ochronę.
Optymalna głębokość drenażu na działce klucz do skutecznego odwodnienia i ochrony
- Drenaż opaskowy wokół fundamentów układa się zazwyczaj 40-80 cm poniżej górnej krawędzi ławy fundamentowej, minimum 20-30 cm poniżej izolacji przeciwwilgociowej.
- System drenażowy musi znajdować się poniżej strefy przemarzania gruntu, która w Polsce waha się od 0,8 m do 1,4 m; rury powinny być układane na głębokości co najmniej 1 metra.
- Kluczowy jest odpowiedni spadek rur drenarskich, wynoszący 0,2-0,5% (2-5 cm na 10 metrów długości), aby zapewnić grawitacyjny odpływ wody.
- Głębokość drenażu zależy od wielu czynników, takich jak poziom wód gruntowych (ok. 40-50 cm powyżej lustra wody), rodzaj gruntu (płycej w glinie, głębiej w piasku) i ukształtowanie terenu.
- Drenaż liniowy na działce (np. pod trawnikiem) układa się zazwyczaj na głębokości 60-120 cm, z rozstawem rur od 3 m do 15 m w zależności od przepuszczalności gruntu.
- Wykonanie drenażu może wymagać zgłoszenia w urzędzie, zwłaszcza jeśli wiąże się z odprowadzeniem wody do publicznej infrastruktury.
Czym grozi błąd na etapie planowania głębokości?
Błędy popełnione na etapie planowania głębokości drenażu mogą mieć bardzo poważne i kosztowne konsekwencje. Przede wszystkim, drenaż ułożony zbyt płytko lub zbyt głęboko będzie po prostu nieskuteczny w odprowadzaniu wody, co prowadzi do jej zalegania wokół fundamentów. Skutkuje to zwiększonym ryzykiem zawilgocenia ścian piwnic, a w skrajnych przypadkach nawet do podmywania i uszkodzeń konstrukcji budynku. Ponadto, zbyt płytkie ułożenie grozi przemarzaniem systemu zimą, co może spowodować pękanie rur i całkowite unieruchomienie drenażu. Warto również pamiętać, że nieprawidłowe wykonanie to nie tylko brak ochrony, ale także niepotrzebne zwiększenie kosztów, zarówno na etapie realizacji, jak i w przyszłości, gdy konieczne będą naprawy.
Drenaż opaskowy a drenaż powierzchniowy: Kluczowe różnice w głębokości układania
Kiedy mówimy o głębokości drenażu, musimy rozróżnić dwa główne typy: drenaż opaskowy i drenaż liniowy, często nazywany powierzchniowym. Drenaż opaskowy, który chroni fundamenty budynku, układamy zazwyczaj na głębokości od 40 cm do 80 cm poniżej górnej krawędzi ławy fundamentowej. Ważne jest, aby znajdował się on co najmniej 20-30 cm poniżej poziomu izolacji przeciwwilgociowej fundamentów. Natomiast drenaż liniowy, przeznaczony do odwadniania większych powierzchni, takich jak ogród czy trawnik, wymaga ułożenia rur na głębokości od 60 cm do 120 cm. Różnice te wynikają z odmiennych celów i warunków, w jakich każdy z tych systemów ma funkcjonować.
Kiedy drenaż na działce jest absolutną koniecznością?
- Gdy na działce występuje wysoki poziom wód gruntowych, co objawia się np. długo utrzymującymi się kałużami po deszczu.
- W przypadku gruntów słabo przepuszczalnych, takich jak glina czy ił, które zatrzymują wodę, zamiast ją odprowadzać.
- Jeśli działka jest położona na spadku, co może prowadzić do napływu wody z wyższych partii terenu w kierunku budynku.
- Gdy budynek posiada piwnicę lub podpiwniczenie, które jest szczególnie narażone na zawilgocenie.
- W sytuacji, gdy po obfitych opadach lub roztopach śniegu na działce tworzą się częste zastoiny wody.

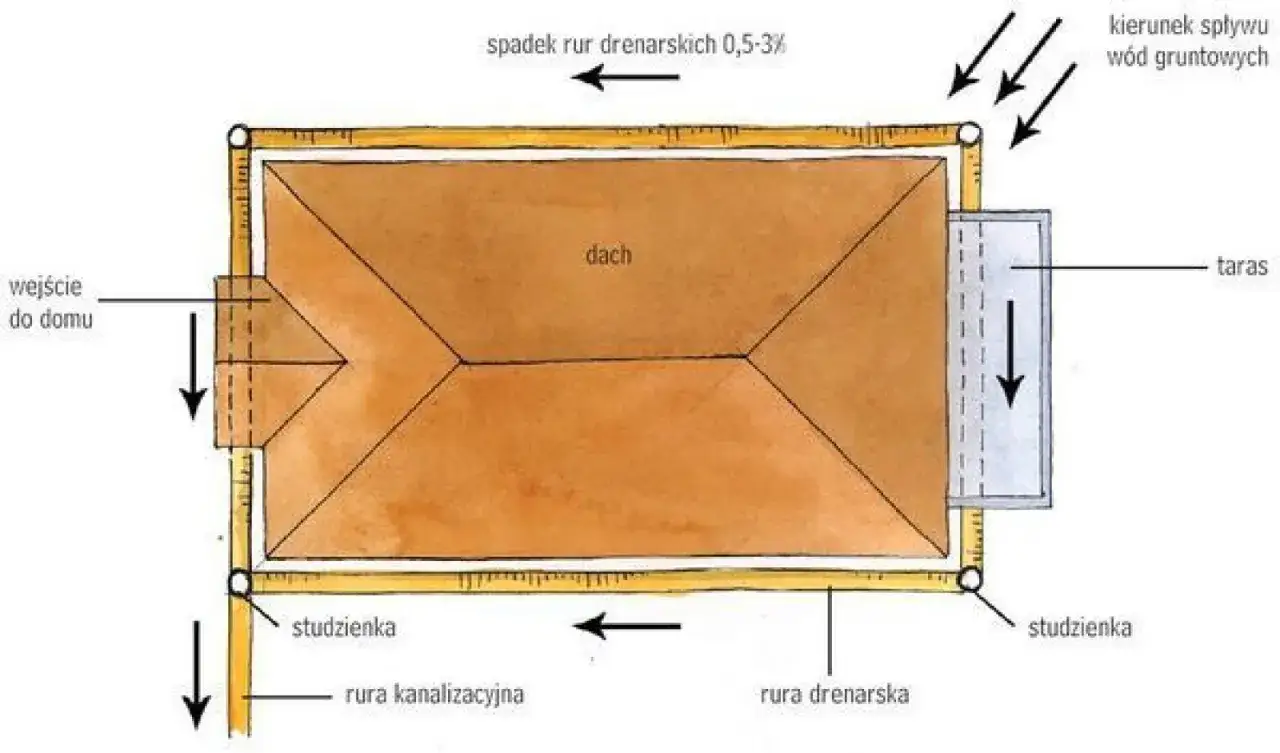

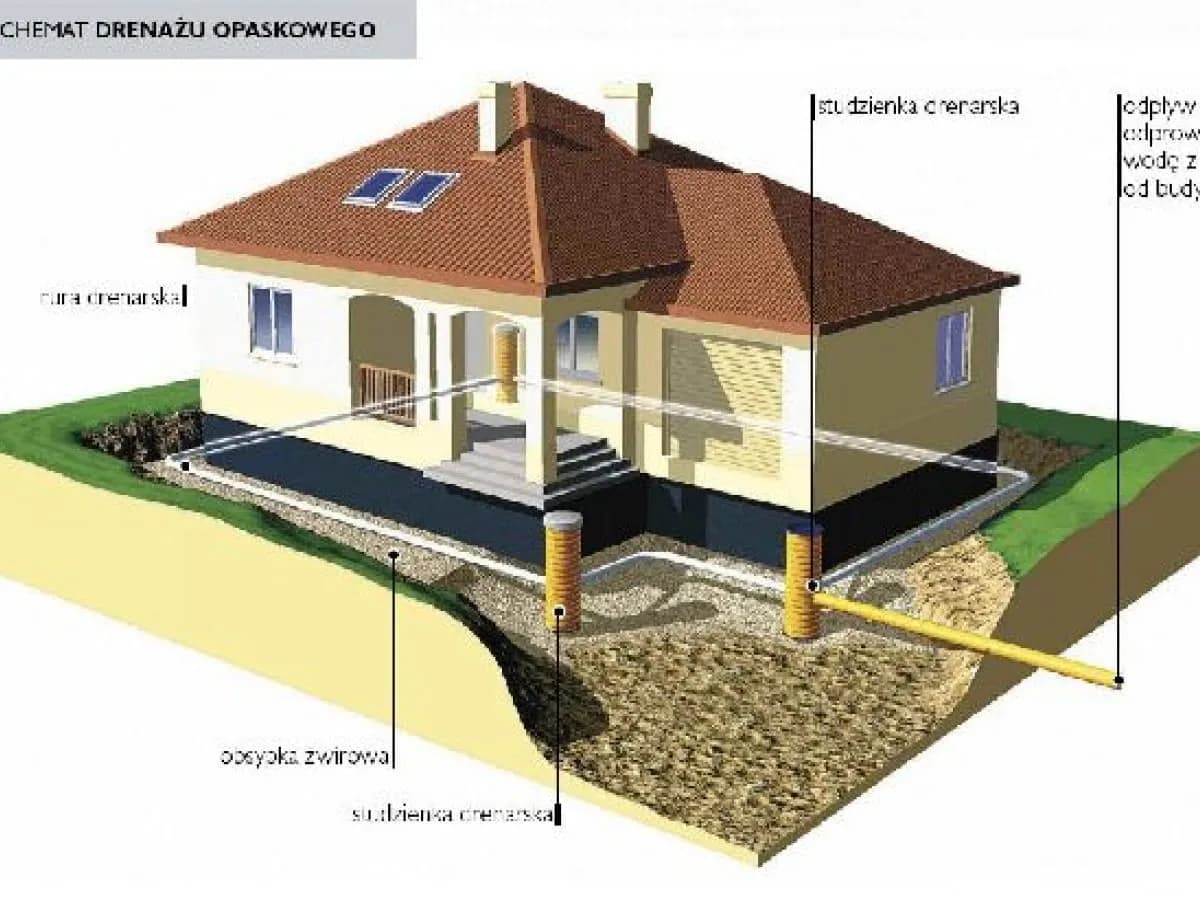

Głębokość drenażu opaskowego jak ochronić fundamenty domu?
Drenaż opaskowy to pierwsza linia obrony fundamentów przed wilgocią. Prawidłowe jego wykonanie to gwarancja spokoju na lata. Przyjrzyjmy się kluczowym aspektom związanym z jego głębokością.
Złota zasada: Poziom ław fundamentowych jako punkt odniesienia
Planując drenaż opaskowy, zawsze zaczynamy od ustalenia poziomu ław fundamentowych. To nasz niezmienny punkt odniesienia, który decyduje o całej reszcie. Zgodnie z dobrymi praktykami, rury drenarskie powinny być ułożone na głębokości od 40 cm do 80 cm poniżej górnej krawędzi ławy fundamentowej. Co więcej, niezwykle ważne jest, aby drenaż znajdował się co najmniej 20-30 cm poniżej poziomu izolacji przeciwwilgociowej fundamentów. Zwracam uwagę również na to, że górna krawędź rury drenarskiej musi być ułożona minimum 10 cm poniżej górnej powierzchni ławy fundamentowej. To zapewnia skuteczne zbieranie wody, zanim dotrze ona do najbardziej wrażliwych części konstrukcji.
Minimalna i optymalna głębokość ułożenia rur drenarskich wokół budynku
Określenie minimalnej i optymalnej głębokości dla drenażu opaskowego to zawsze wypadkowa kilku czynników. Minimalna głębokość jest często podyktowana koniecznością zabezpieczenia rur przed przemarzaniem, o czym szerzej opowiem za chwilę. Optymalna natomiast zależy od lokalnego poziomu wód gruntowych i rodzaju gruntu. W gruntach słabo przepuszczalnych, gdzie woda dłużej zalega, drenaż może być ułożony nieco płycej, ale gęściej. W gruntach piaszczystych, dobrze przepuszczalnych, możemy pozwolić sobie na głębsze ułożenie, co zwiększy obszar skutecznego działania. Zawsze dążę do tego, aby rury drenarskie znajdowały się na tyle głęboko, by skutecznie obniżać lustro wody gruntowej, ale nie na tyle, by woda miała problem z dotarciem do nich.
Jak głębokość drenażu wpływa na skuteczność hydroizolacji?
Głębokość drenażu ma bezpośredni wpływ na skuteczność hydroizolacji fundamentów. Drenaż jest jak tarcza ochronna, która odciąża hydroizolację. Kiedy woda gruntowa napiera na fundamenty, to właśnie drenaż zbiera ją i odprowadza, zanim zdąży ona wywrzeć ciśnienie na izolację. Jeśli drenaż jest ułożony zbyt płytko, woda może gromadzić się powyżej jego poziomu, napierając na izolację i zwiększając ryzyko jej uszkodzenia lub przecieku. Prawidłowa głębokość drenażu sprawia, że hydroizolacja pracuje w znacznie korzystniejszych warunkach, co znacząco wydłuża jej żywotność i skuteczność.
Strefa przemarzania gruntu cichy wróg drenażu
Jednym z najczęściej ignorowanych, a jednocześnie kluczowych aspektów przy planowaniu głębokości drenażu, jest strefa przemarzania gruntu. To cichy wróg, który potrafi zniweczyć całą naszą pracę.
Czym jest strefa przemarzania i dlaczego nie można jej ignorować?
Strefa przemarzania gruntu to głębokość, do której grunt w danym regionie może zamarznąć w okresie zimowym. Ignorowanie tej strefy przy projektowaniu drenażu to proszenie się o kłopoty. Zamarzająca woda w rurach drenarskich lub w ich bezpośrednim otoczeniu zwiększa swoją objętość, co może prowadzić do pękania rur, rozszczelnienia połączeń, a w konsekwencji do całkowitego uszkodzenia i unieruchomienia całego systemu. Taki uszkodzony drenaż nie tylko przestaje działać, ale może wręcz stać się źródłem problemów, zatrzymując wodę zamiast ją odprowadzać. Dlatego zawsze podkreślam, że drenaż musi być ułożony poniżej tej strefy.

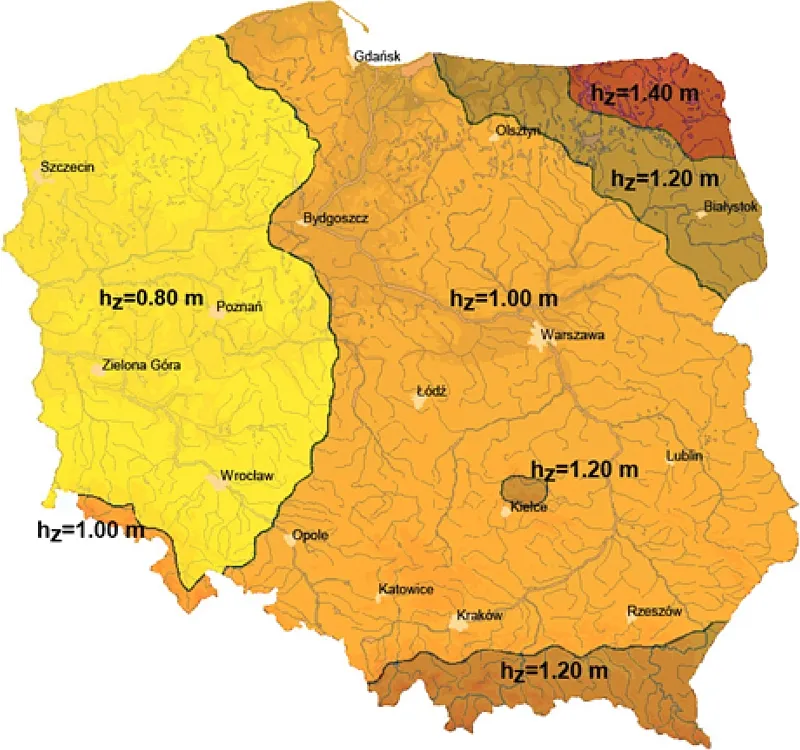

Mapa stref przemarzania w Polsce: Sprawdź, jak głęboko kopać w Twoim regionie
Głębokość przemarzania gruntu nie jest stała dla całej Polski. Waha się ona od 0,8 m do 1,4 m, w zależności od regionu. Na przykład, w zachodniej Polsce strefa ta jest płytsza, natomiast na wschodzie i w górach znacznie głębsza. Z tego powodu, zawsze rekomenduję sprawdzenie lokalnych danych dotyczących strefy przemarzania dla konkretnego miejsca budowy. Jako ogólną zasadę przyjmuję, że rury drenarskie powinny być układane na głębokości co najmniej 1 metra. W rejonach o ostrzejszych zimach, gdzie strefa przemarzania jest głębsza, bezpieczniej jest zejść nawet do 1,5 metra. To inwestycja w trwałość i niezawodność systemu na lata.
Praktyczne wskazówki: Jak zapewnić, by drenaż działał zimą?
- Zawsze układaj rury drenarskie poniżej lokalnej strefy przemarzania gruntu. To absolutna podstawa.
- Zapewnij odpowiednią obsypkę żwirową wokół rur, która będzie działać jako warstwa izolacyjna i drenażowa, zapobiegając bezpośredniemu kontaktowi lodu z rurą.
- Upewnij się, że spadek rur jest prawidłowy i stały, aby woda nie zalegała w systemie i mogła swobodnie odpływać, minimalizując ryzyko zamarzania.
- W miejscach szczególnie narażonych na niskie temperatury lub wyloty drenażu, rozważ zastosowanie rur z podwójnymi ściankami lub dodatkowej izolacji termicznej.
- Regularnie kontroluj drożność studzienek rewizyjnych, aby uniknąć gromadzenia się osadów, które mogłyby blokować przepływ wody i sprzyjać jej zamarzaniu.
Czynniki decydujące o idealnej głębokości drenażu
Głębokość drenażu to nie tylko kwestia strefy przemarzania czy ław fundamentowych. To także szereg innych czynników, które musimy wziąć pod uwagę, aby system był maksymalnie efektywny.
Rodzaj gruntu: Dlaczego w glinie kopiemy inaczej niż w piasku?
Rodzaj gruntu, na którym budujemy, ma fundamentalne znaczenie dla głębokości i gęstości układania drenażu. W gruntach słabo przepuszczalnych, takich jak gliny czy iły, woda wolno wsiąka i długo zalega. W takich warunkach drenaż układa się zazwyczaj płycej, ale gęściej, aby skuteczniej przechwytywać wodę z większej powierzchni. Natomiast w gruntach dobrze przepuszczalnych, czyli piaskach i żwirach, woda szybko przesiąka w głąb. Tutaj możemy pozwolić sobie na ułożenie drenażu głębiej i w większych odstępach, ponieważ woda i tak łatwo do niego dotrze. To pokazuje, jak ważne jest wykonanie badań geotechnicznych przed przystąpieniem do prac.
Poziom wód gruntowych: Jak dostosować głębokość, by skutecznie je obniżyć?
Poziom wód gruntowych to kolejny kluczowy element układanki. Celem drenażu jest przecież obniżenie tego poziomu wokół budynku. Z moich doświadczeń wynika, że drenaż powinien być ułożony około 40-50 cm powyżej średniego poziomu wód gruntowych. Taka głębokość pozwala na efektywne przechwytywanie wody i obniżanie jej lustra, zanim zdąży ona wywrzeć ciśnienie na fundamenty. Zbyt płytkie ułożenie nie przyniesie oczekiwanych rezultatów, natomiast zbyt głębokie może być niepotrzebnie kosztowne i wcale nie bardziej efektywne.
Ukształtowanie terenu: Planowanie drenażu na działce ze spadkiem
Ukształtowanie terenu, zwłaszcza na działkach ze spadkiem, wymaga szczególnej uwagi przy planowaniu głębokości drenażu. Na takim terenie musimy zadbać o to, aby rury drenarskie były ułożone z zachowaniem stałego i prawidłowego spadku, który zapewni grawitacyjny odpływ wody. Oznacza to, że głębokość wykopu będzie się zmieniać wzdłuż trasy drenażu im bliżej punktu odprowadzenia wody, tym drenaż będzie musiał być głębiej. Precyzyjne niwelowanie terenu i dokładne pomiary są tu absolutnie niezbędne, aby uniknąć zastojów wody w systemie.
Kluczowe parametry techniczne drenażu
Poza głębokością, istnieje kilka innych parametrów technicznych, które są równie ważne dla prawidłowego funkcjonowania drenażu. Ich ignorowanie może zniweczyć nawet najlepiej zaplanowaną głębokość.
Spadek, który gwarantuje przepływ: Ile to jest 0,5% w praktyce?
Odpowiedni spadek rur drenarskich to podstawa grawitacyjnego odpływu wody. Minimalny zalecany spadek wynosi 0,2-0,5%. Co to oznacza w praktyce? To 2 do 5 centymetrów spadku na każde 10 metrów długości rury. Zbyt mały spadek sprawi, że woda będzie zalegać w rurach, co prowadzi do zamulania systemu i jego nieskuteczności, a w zimie do zamarzania. Z kolei zbyt duży spadek, choć rzadziej spotykany, może spowodować zbyt szybki przepływ wody, która nie będzie miała czasu na skuteczne przesiąknięcie do rur z otaczającego gruntu. Dlatego precyzyjne wytyczenie spadku jest kluczowe.
Prawidłowa obsypka i otulina rur drenarskich: Jak wpływa na głębokość wykopu?
Prawidłowa obsypka i otulina rur drenarskich to elementy, które bezpośrednio wpływają na całkowitą głębokość wykopu, a także na skuteczność i trwałość drenażu. Rury drenarskie powinny być ułożone na warstwie drenażowej (np. żwiru lub piasku), a następnie obsypane tą samą frakcją materiału. Ta warstwa, zazwyczaj o grubości kilkunastu centymetrów pod i nad rurą, pełni funkcję filtrującą i drenażową, umożliwiając swobodny przepływ wody do rur i chroniąc je przed zamulaniem. Dodatkowo, rury powinny być owinięte geowłókniną (otuliną), która zapobiega przedostawaniu się drobnych cząstek gruntu do perforacji rur. Wszystkie te warstwy zwiększają rzeczywistą głębokość wykopu, którą musimy uwzględnić w planowaniu.
Rozstaw rur drenarskich w drenażu liniowym: Jak gęsto planować sieć?
W przypadku drenażu liniowego, stosowanego do odwadniania większych powierzchni, takich jak ogrody czy trawniki, kluczowy jest również odpowiedni rozstaw rur. Gęstość sieci drenarskiej zależy przede wszystkim od przepuszczalności gruntu. W gruntach słabo przepuszczalnych (gliny, iły) rury układa się gęściej, zazwyczaj w rozstawie od 3 metrów. Natomiast w gruntach dobrze przepuszczalnych (piaski, żwiry) można pozwolić sobie na większe odstępy, nawet do 15 metrów. Pamiętajmy, że im gęstsza sieć, tym skuteczniejsze odwodnienie, ale też wyższe koszty. Optymalny rozstaw to kompromis między efektywnością a ekonomią.
Najczęstsze błędy w głębokości drenażu i jak ich unikać
Nawet najlepszy projekt może zostać zniweczony przez błędy wykonawcze. Przyjrzyjmy się najczęstszym pułapkom związanym z głębokością drenażu.
Zbyt płytkie ułożenie: Ryzyko uszkodzeń mechanicznych i przemarzania
Zbyt płytkie ułożenie drenażu to jeden z najpoważniejszych błędów. Poza wspomnianym już ryzykiem przemarzania systemu zimą, rury ułożone zbyt blisko powierzchni gruntu są narażone na uszkodzenia mechaniczne. Przejazd ciężkiego sprzętu, intensywne prace ogrodowe, a nawet głęboko sięgające korzenie drzew mogą zniszczyć rury i naruszyć ich szczelność. Taki drenaż nie tylko przestaje skutecznie zbierać wodę, ale może wręcz stać się źródłem problemów, prowadząc do lokalnego zawilgocenia terenu. Zawsze upewnijmy się, że rury znajdują się na bezpiecznej głębokości, zgodnie z normami i lokalnymi warunkami.
Zbyt głębokie ułożenie: Nieefektywne zbieranie wody i wyższe koszty
Choć mogłoby się wydawać, że "im głębiej, tym lepiej", w przypadku drenażu zbyt głębokie ułożenie również jest błędem. Woda gruntowa, zwłaszcza w gruntach słabo przepuszczalnych, może mieć problem z dotarciem do rur, jeśli te znajdują się zbyt nisko. Oznacza to, że drenaż będzie działał nieefektywnie, a my poniesiemy niepotrzebnie wyższe koszty związane z większym zakresem prac ziemnych i zużyciem materiałów. Zawsze dążymy do optymalnej głębokości, która zapewni maksymalną efektywność przy rozsądnych nakładach.
Ignorowanie spadku: Pułapka, która zamieni drenaż w system nawadniający
Brak odpowiedniego spadku lub jego nieprawidłowe wykonanie to pułapka, która może całkowicie zrujnować funkcjonalność drenażu. Jeśli spadek jest zbyt mały, woda nie będzie swobodnie odpływać i zacznie zalegać w rurach. Zamiast odwodnić teren, drenaż zamieni się w system nawadniający, prowadząc do gromadzenia się wody, zamulania rur, a w konsekwencji do awarii całego systemu. Warto zainwestować w precyzyjne narzędzia pomiarowe i powierzyć to zadanie doświadczonym wykonawcom, aby mieć pewność, że spadek jest prawidłowy na całej długości instalacji.
Formalności i prawo czy na drenaż potrzebujesz zgody?
Zanim przystąpimy do prac, warto sprawdzić, czy wykonanie drenażu nie wymaga spełnienia pewnych formalności prawnych. Lepiej dmuchać na zimne, niż później borykać się z konsekwencjami.
Kiedy wystarczy zgłoszenie, a kiedy może być potrzebne pozwolenie?
Zgodnie z Prawem Budowlanym, wykonanie drenażu na działce jest uznawane za urządzenie budowlane. W większości przypadków, budowa drenażu nie wymaga uzyskania pozwolenia na budowę, a jedynie zgłoszenia do odpowiedniego organu administracji architektoniczno-budowlanej (starostwa lub urzędu miasta). Zgłoszenie jest zazwyczaj wymagane, jeśli drenaż wiąże się z odprowadzeniem wód do rowu melioracyjnego, kanalizacji deszczowej lub innych publicznych systemów. Zawsze jednak rekomenduję sprawdzenie lokalnych przepisów w urzędzie gminy lub miasta, ponieważ interpretacje mogą się różnić, a w niektórych specyficznych przypadkach (np. na terenach objętych ochroną konserwatorską) pozwolenie może być konieczne.
Przeczytaj również: Wycena domu z działką: Szybko i za darmo? Poznaj realną wartość!
Odprowadzenie wody z drenażu: Co mówią przepisy?
Kwestia odprowadzenia wody zebranej przez drenaż jest równie ważna, jak samo jego wykonanie. Przepisy jasno określają, że nie można odprowadzać wód opadowych i roztopowych na sąsiednie działki. Woda z drenażu może być odprowadzana do: rowu melioracyjnego (jeśli taki istnieje i mamy zgodę), kanalizacji deszczowej (po uzyskaniu zgody zarządcy sieci), studni chłonnej lub rozsączającej (jeśli warunki gruntowe na to pozwalają i nie ma ryzyka podtopienia własnej działki lub sąsiednich). Należy pamiętać, że każda z tych opcji ma swoje wymogi i ograniczenia, dlatego zawsze należy sprawdzić lokalne przepisy i warunki techniczne, aby uniknąć problemów prawnych i środowiskowych.
